HLG:廣播與攝錄用 HDR 格式 新舊混合兼容 SDR

HLG:廣播與攝錄用 HDR 格式 新舊混合兼容 SDR

近年電視除了 4K 解像度之外,另一個熱門技術當然就是 HDR,當中 Dolby Vision 同埋 HDR10 廣泛應用於影碟、影視串流,而 HLG 就常用於電視廣播同影片攝錄。HLG 最大的優點在於可以同舊有的 SDR(Standard Dynamic Range/標準動態範圍)、亦即大部分 1080P 電視兼容到,播放 HLG 的 HDR 內容的時候不會錯晒色同灰畫面,可以出返「正常」影像;而在兼容的 4K HDR 電視上播放時畫面又可以有返 HDR 效果,一個訊號就可以同時兼容新舊電視等硬件播放。

Gamma 加 Log 就是 Hybrid Log-Gamma:混合了 SDR 和 HDR 的特色

HLG 的全寫就是 Hybrid Log-Gamma,望落好似九唔搭八,唔知同 HDR 有咩關係,其實只要分開來解讀就大概知道實際意思甚至運作原理:

  • Hybrid:混合
  • Gamma:Gamma 曲線,大家成日聽的 Gamma 2.2 就係其中之一,係傳統 SDR 電視用到的視頻訊號輸入、輸出的對應曲線。HLG 的中灰或以下亮度的畫面部分就用 Gamma 曲線來描述,由於傳統 SDR、1080p 電視只可以顯示到中低亮度畫面,於是 HLG 畫面訊號就可以正確顯示到。
  • Log:Log 曲線,用來描述 HDR 影像的高光部分,由於曲線/參數可以有更多的延伸,於是兼容 HDR 的電視就可以利用這部分來計算出應有的 HDR 高動態範圍影像,呈現到 HDR 的超高亮度。



HLG 由英國 BBC 和日本 NHK 在 2015 年 5 月共同發起,目的就是為了令 HDR 訊號可以同時兼容到舊有的 SDR 顯示器。此外,HLG 更可與現有電視廣播的傳輸設備同顯示設備兼容到,換言之可以响較低成本之下令整套系統「升級」做 HDR,令到 HLG 可以响有線、無線同衛星電視廣播等方面更易推廣。此外,好多新一代支援 4K HDR 攝錄的相機,例如 Sony A7R IV、Panasonic S1H 等都支援以 HLG 格式錄製 HDR 影片。

近年電視除了 4K 解像度之外,另一個熱門技術當然就是 HDR,當中 Dolby Vision 同埋 HDR10 廣泛應用於影碟、影視串流,而 HLG 就常用於電視廣播同影片攝錄。HLG 最大的優點在於可以同舊有的 SDR(Standard Dynamic Range/標準動態範圍)、亦即大部分 1080P 電視兼容到,播放 HLG 的 HDR 內容的時候不會錯晒色同灰畫面,可以出返「正常」影像;而在兼容的 4K HDR 電視上播放時畫面又可以有返 HDR 效果,一個訊號就可以同時兼容新舊電視等硬件播放。

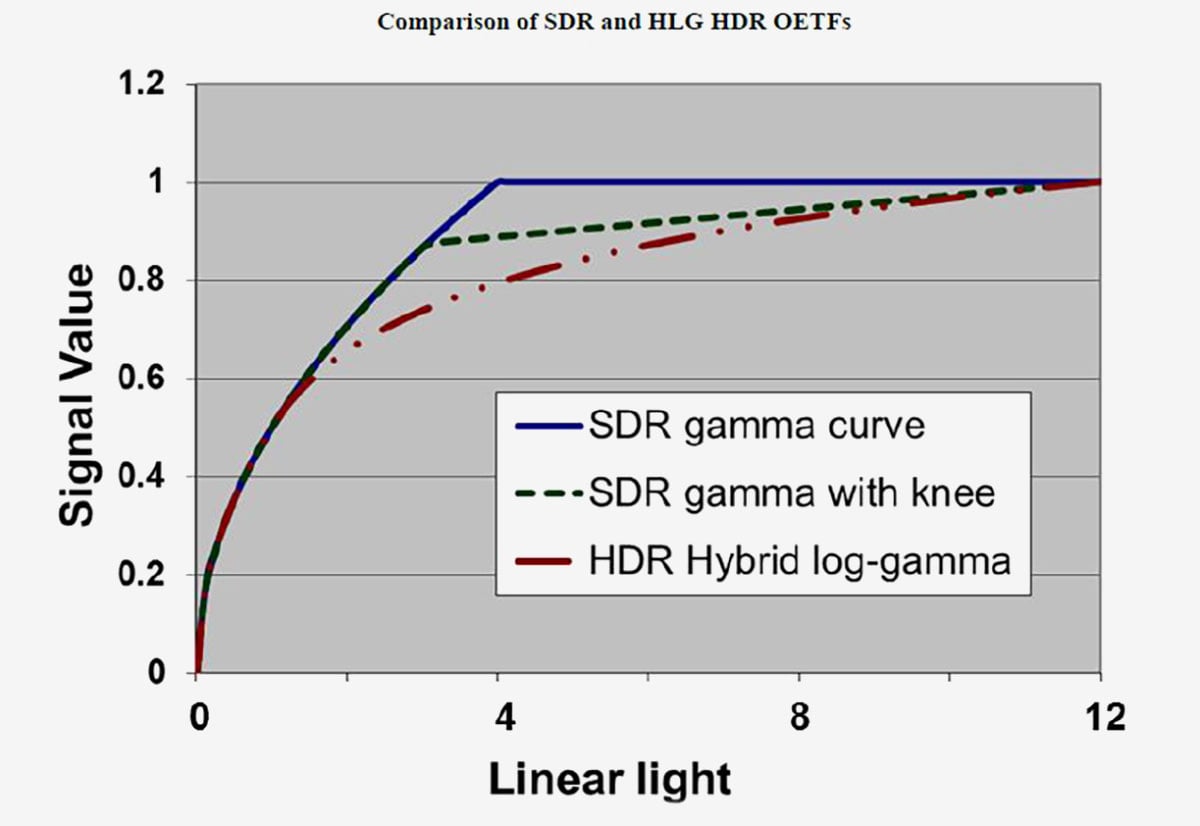

HLG 曲線的中低亮度部分同 SDR 的 Gamma 2.2 曲線是重疊的,換言之普通高清電視播放 HLG 的時候都可以呈現到正常畫面。

近年電視除了 4K 解像度之外,另一個熱門技術當然就是 HDR,當中 Dolby Vision 同埋 HDR10 廣泛應用於影碟、影視串流,而 HLG 就常用於電視廣播同影片攝錄。HLG 最大的優點在於可以同舊有的 SDR(Standard Dynamic Range/標準動態範圍)、亦即大部分 1080P 電視兼容到,播放 HLG 的 HDR 內容的時候不會錯晒色同灰畫面,可以出返「正常」影像;而在兼容的 4K HDR 電視上播放時畫面又可以有返 HDR 效果,一個訊號就可以同時兼容新舊電視等硬件播放。

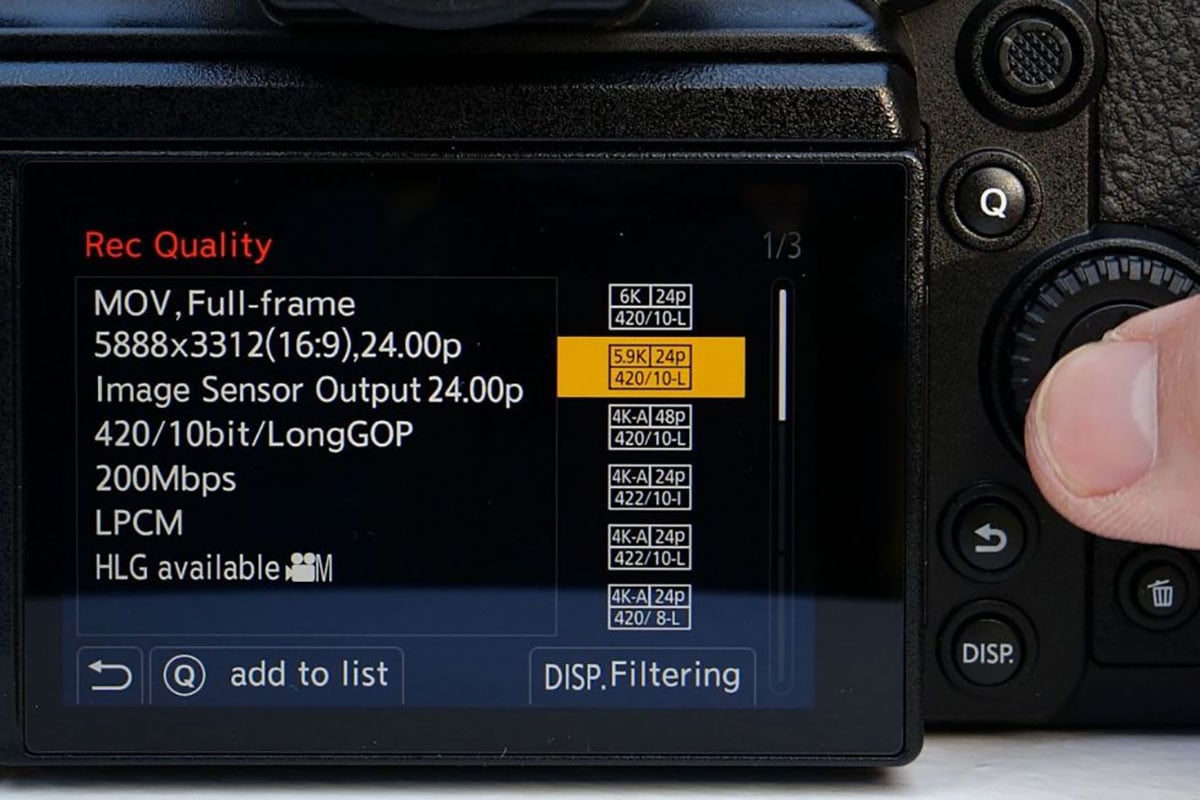

新一代的具備 4K HDR 攝錄功能的相機、攝錄機好多都已經支援 HLG。

互相兼容、HDR10 的好拍檔

2017 年同之後推出的 4K 電視除了支援 HDR10 之外、大多數都支援埋 HLG,而且仲可以自動識別 HLG 同 HDR10 訊號。而且由於 HDR10 轉換 HLG 的算法也是免費公開的,所以現有的支援 HDR10 的裝置理論上都可以通過系統更新的方式增加對 HLG 的支援,此外 HLG 同樣具備 BT.2020 廣色域、最高記錄 1,000nits 亮度、10bit 色深等規格。而 HLG 同 HDR10 或者 Dolby Vision 的最主要分別就是,後兩者在影片內會有 Metadata(元數據),播放時會讀取相關 Metadata 並由 IC 傳送對應數值調整畫面、顯示相應的 HDR 效果;而 HLG 就並不具備 Metadata,所以畫質表現會受顯示器亮度所影響。

近年電視除了 4K 解像度之外,另一個熱門技術當然就是 HDR,當中 Dolby Vision 同埋 HDR10 廣泛應用於影碟、影視串流,而 HLG 就常用於電視廣播同影片攝錄。HLG 最大的優點在於可以同舊有的 SDR(Standard Dynamic Range/標準動態範圍)、亦即大部分 1080P 電視兼容到,播放 HLG 的 HDR 內容的時候不會錯晒色同灰畫面,可以出返「正常」影像;而在兼容的 4K HDR 電視上播放時畫面又可以有返 HDR 效果,一個訊號就可以同時兼容新舊電視等硬件播放。

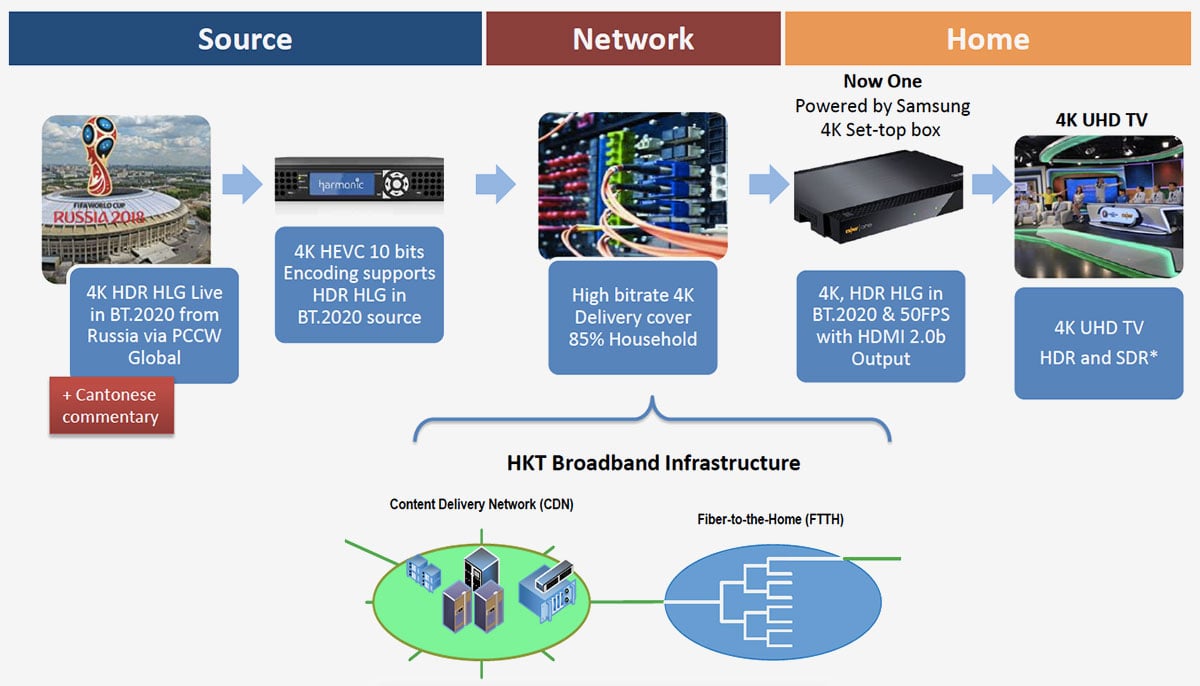

NOW 之前的 4K 世界盃廣播同樣採用了 HLG 的 HDR 格式。
