【SPILL 百科】光纖:多棲音訊傳輸介面

2019年06月13日

光纖(TOSLINK)係一款好常見的音訊傳輸介面,支援兩聲道音樂、多聲道環繞聲效傳輸,線材中間以光訊號傳送數碼聲效訊號。由於發展十分成熟,由線材、傳輸以至接收轉換的組件成本都十分相宜,端子佔用的空間亦都較少,所以廣泛應用在電視、Soundbar、家庭影院組合、影碟播放機、CD 機、網絡音樂播放器、微型音響等不同的影音器材當中,是一款聽歌、睇戲都常用到的多棲音訊傳輸介面。

光纖(TOSLINK)係一款好常見的音訊傳輸介面,支援兩聲道音樂、多聲道環繞聲效傳輸,線材中間以光訊號傳送數碼聲效訊號,是一款聽歌、睇戲都常用到的多棲音訊傳輸介面。

數碼音效傳輸第二把校椅

光纖(TOSLINK)是由「TOShiba-LINK」簡寫而來,從名字都可以估到是由日本東芝(Toshiba)研發。最早只係應用在自家旗下的 CD 播放機同解碼之間用作傳輸 PCM 音訊,但之後好受歡迎、好快就普及到其他品牌的 CD 機。TOSHLINK 由 1983 年推出至今原來已經有超過 30 年歷史,廣泛應用响電視、DVD/Blu-ray 等影碟播放機、機頂盒、CD 機、電子遊戲機等等。即使現時 HDMI 已經成為最普及的影音端子,光纖在影音同音響器材上依然有一席之地,在 Soundbar、迷你音響等都仍然經常見到,可說是音效傳輸的「第二把校椅」。

光纖(TOSLINK)係一款好常見的音訊傳輸介面,支援兩聲道音樂、多聲道環繞聲效傳輸,線材中間以光訊號傳送數碼聲效訊號,是一款聽歌、睇戲都常用到的多棲音訊傳輸介面。

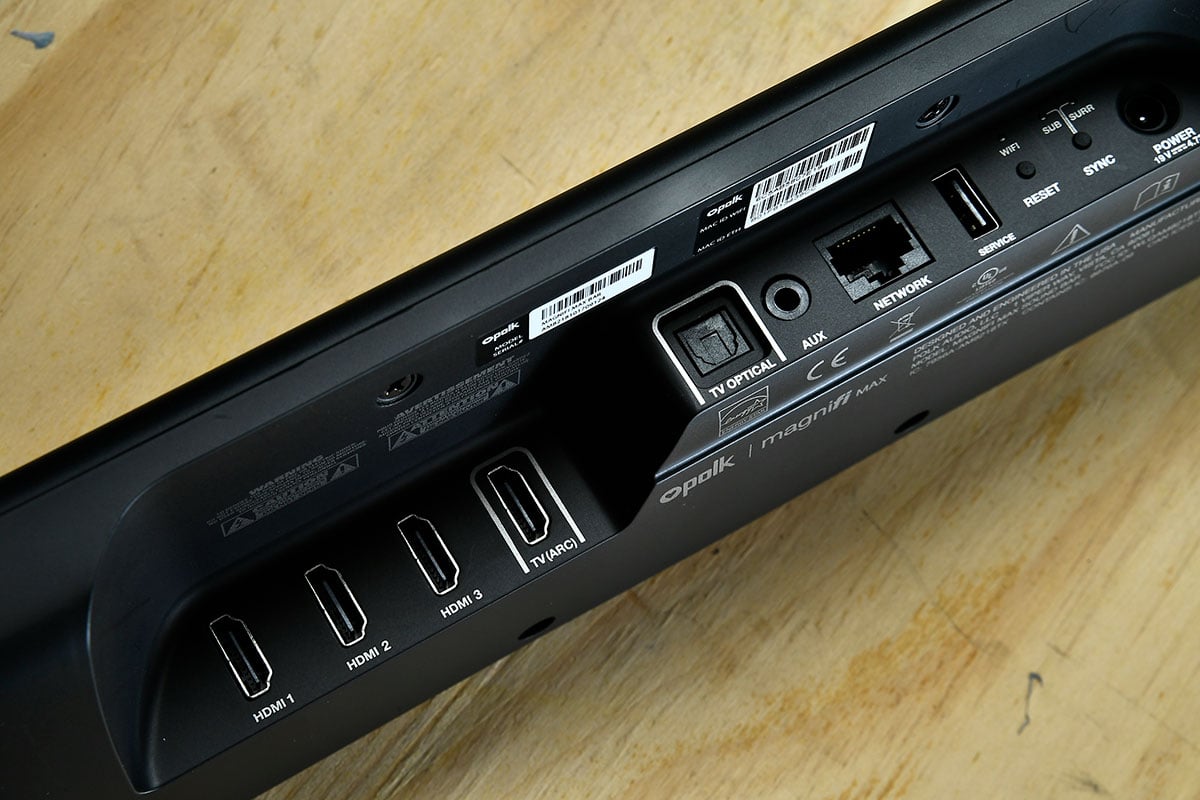

由於光纖端子好慳位而且成本相宜,所以在微型音響、Soundbar 等產品都可以見到它的身影,有 HDMI 好多時都有埋光纖作為另一組輸入/輸出。

光纖(TOSLINK)係一款好常見的音訊傳輸介面,支援兩聲道音樂、多聲道環繞聲效傳輸,線材中間以光訊號傳送數碼聲效訊號,是一款聽歌、睇戲都常用到的多棲音訊傳輸介面。

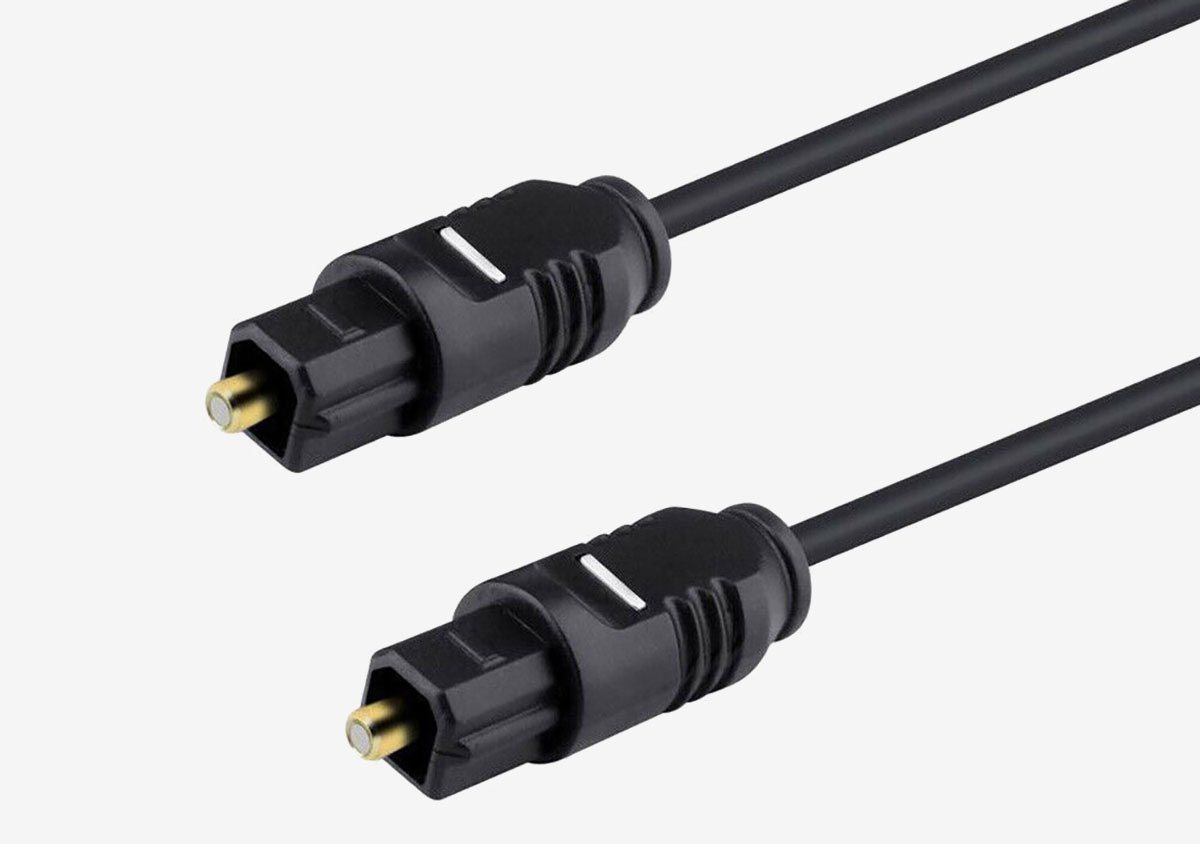

最常見的光纖插頭就是這種方形頭,上面有橫間凸出用作插入時卡實、少少斜角梯形設計就用來分辨插入方向,中間金屬包住的透明部分就是用作傳輸光訊號的光纖。

適合中短距傳送

光纖(TOSLINK)採用與同軸數碼相同的 S/PDIF(Sony/Philips Digital Interconnect Format)制式,可以傳輸無壓縮的兩聲道 24bit PCM 音樂以及壓縮的 5.1、7.1 Dolby Digital 及 DTS 多聲道音效,不過對應的器材多數只支援到 24bit/96kHz。光纖最普遍採用 EIAJ/JEITA RC-5720 接頭,亦係大家常見到近方形設計插頭,插入後可以稍為卡實鎖定。而器材上的光纖端子就通常會有活動式蓋掩防止漏光,傳送的光訊號為紅色,到達器材之後再轉換返做數碼電訊號。由於光衰減比較多,所以塑膠光纖傳送距離通常最多得 5 至 10 米,適合中短線材使用、而且彎折得太多亦都有機會損壞,使用的時候要留意返。

光纖(TOSLINK)係一款好常見的音訊傳輸介面,支援兩聲道音樂、多聲道環繞聲效傳輸,線材中間以光訊號傳送數碼聲效訊號,是一款聽歌、睇戲都常用到的多棲音訊傳輸介面。

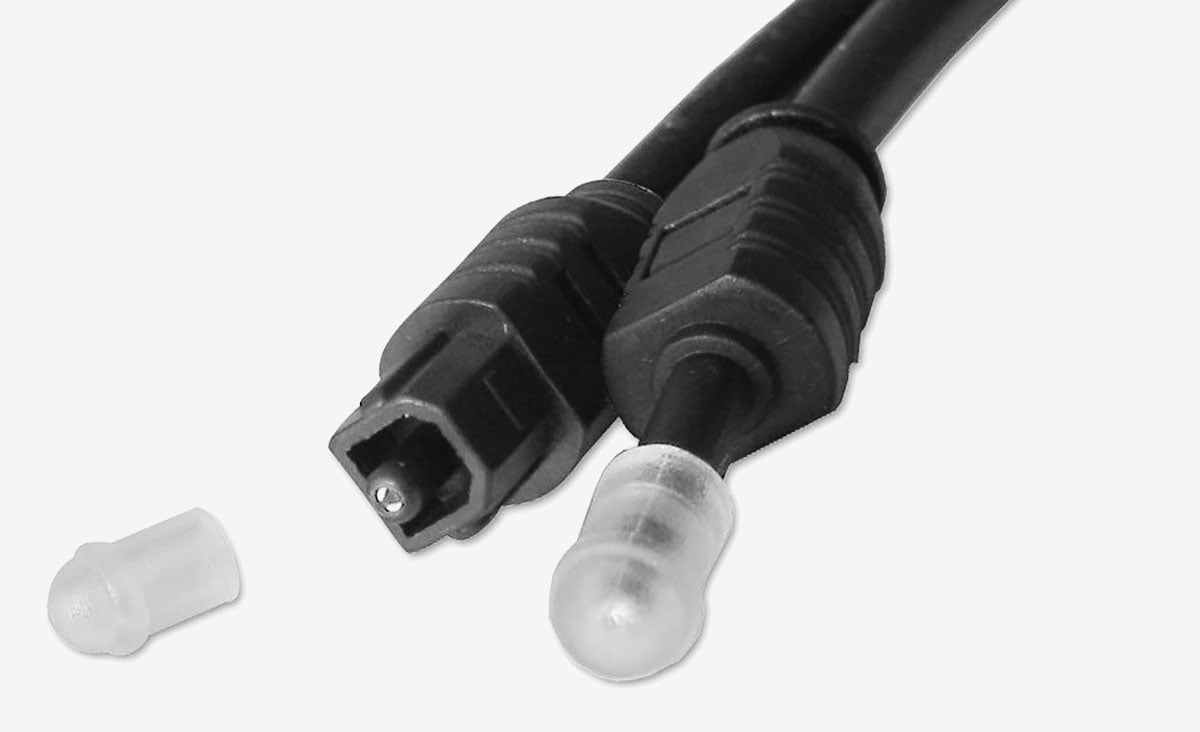

由於光纖線同插頭都比較脆弱,所以買線的時候多數兩邊插頭都會提供膠套保護,左邊是常見的方形端子、右邊則是外形近似 3.5mm TRS 插頭的 Mini-TOSLINK,較常用於 DAP。

光纖(TOSLINK)係一款好常見的音訊傳輸介面,支援兩聲道音樂、多聲道環繞聲效傳輸,線材中間以光訊號傳送數碼聲效訊號,是一款聽歌、睇戲都常用到的多棲音訊傳輸介面。

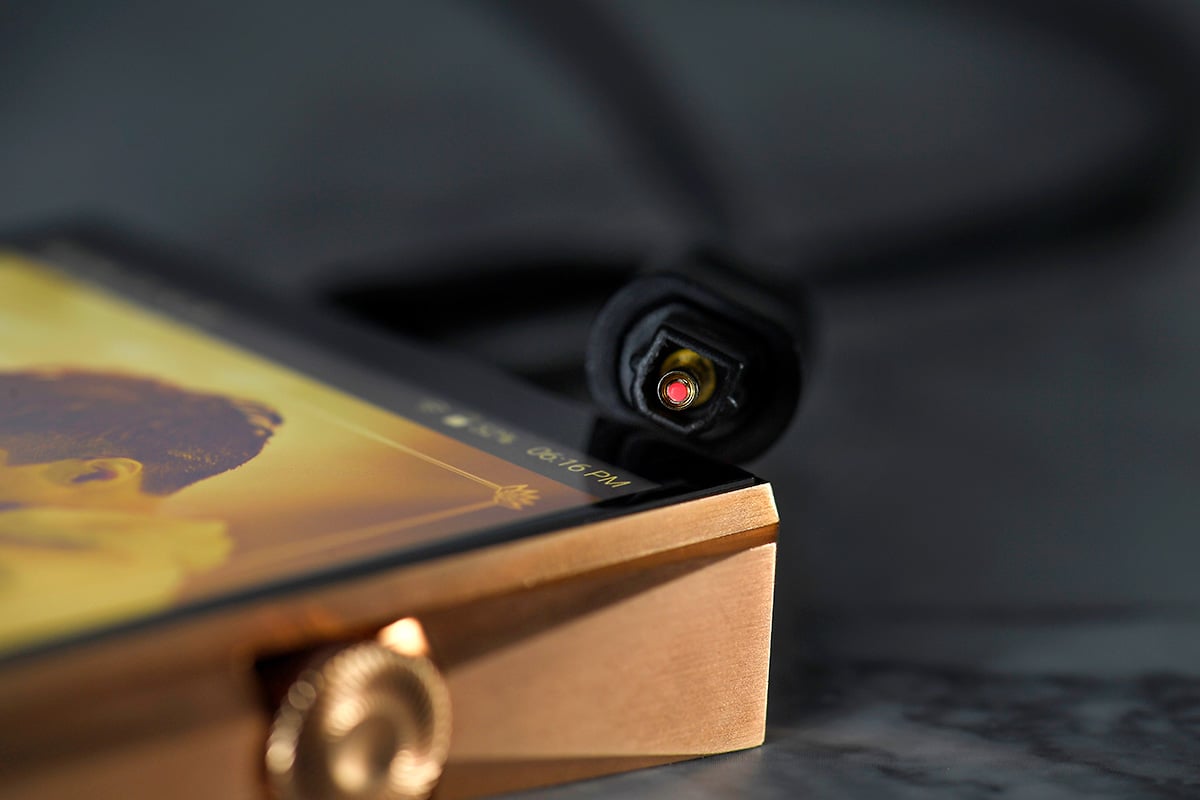

光纖線中傳送的數碼音樂光訊號為紅色,想知端子實際上有無音訊輸出,稍為睇下就清楚。
