影像、音頻、其他連接:AV 擴音機接駁端子大解構

影像、音頻、其他連接:AV 擴音機接駁端子大解構

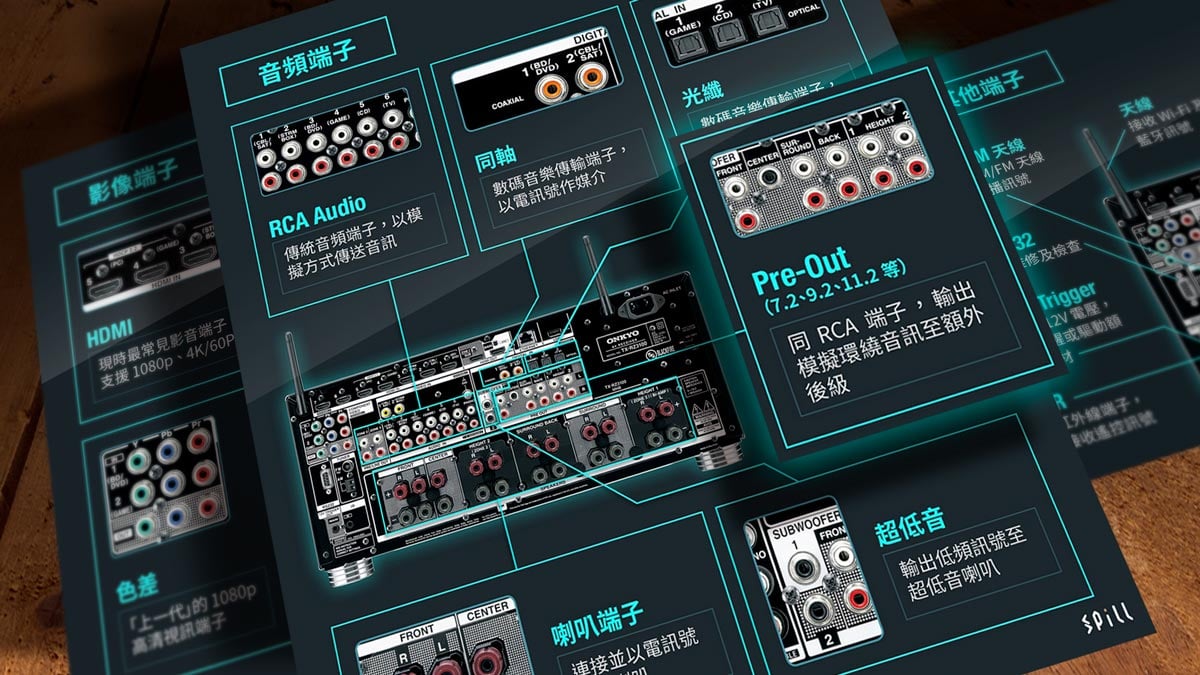

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

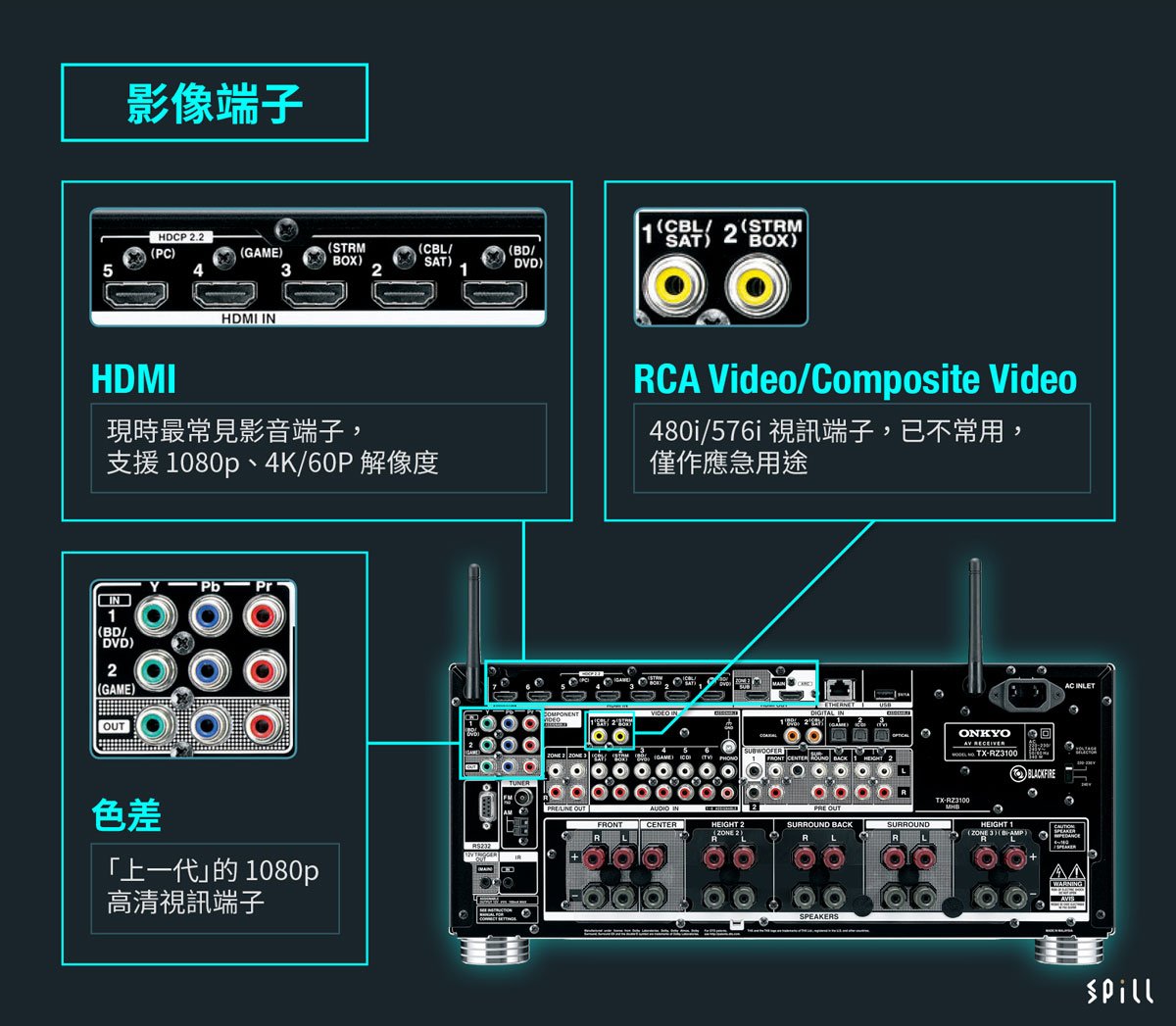

影像端子:HDMI 的統治時代

視訊端子近年已經幾乎由 HDMI「一統天下」,大至 Blu-ray 機、錄影機,細至 Apple TV、myTV SUPER 等機頂盒,都設有、甚至只有 HDMI 輸出端子。現時新一代 AV 擴音機多數都會配備 2.0 或 2.0a 規格,除了可輸入常見的 1080p 全高清訊號之外,亦支援 4K/60P 的 HDR 視訊輸入及輸出(Pass-through)。色差是上一代的高畫質端子,不過由於較佔空間等因素,已經較少使用。而 Composite Video 由於支援的解像度較低,所以多數只是在 HDMI 出問題時用作應急之用。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。
AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

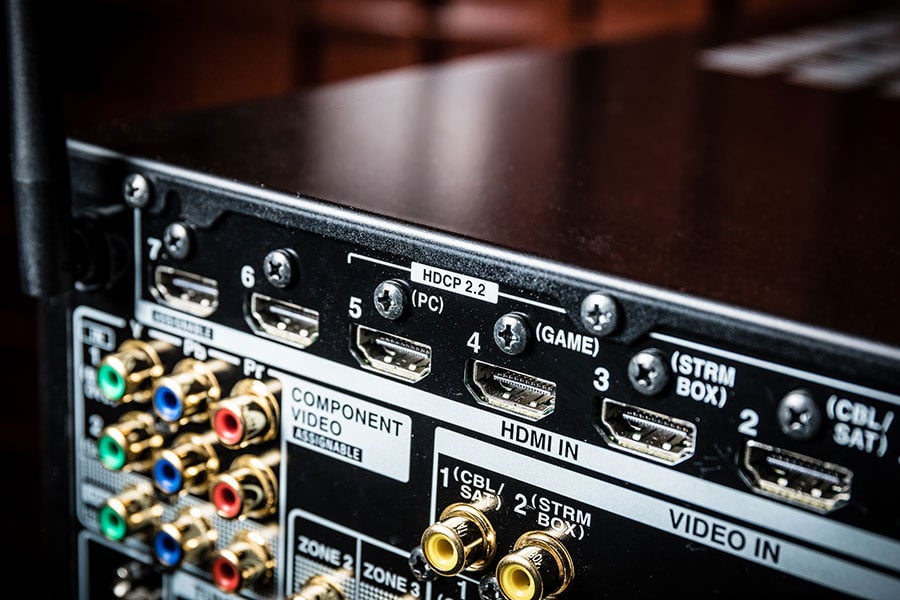

HDMI 是現時最常用的影音接駁端子,新一代 AV 擴音機多數都會配備 2.0 或 2.0a 版本,想睇 4K 的話就要兼容 HDCP 2.2 規格,通常機背都會有標示。
AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

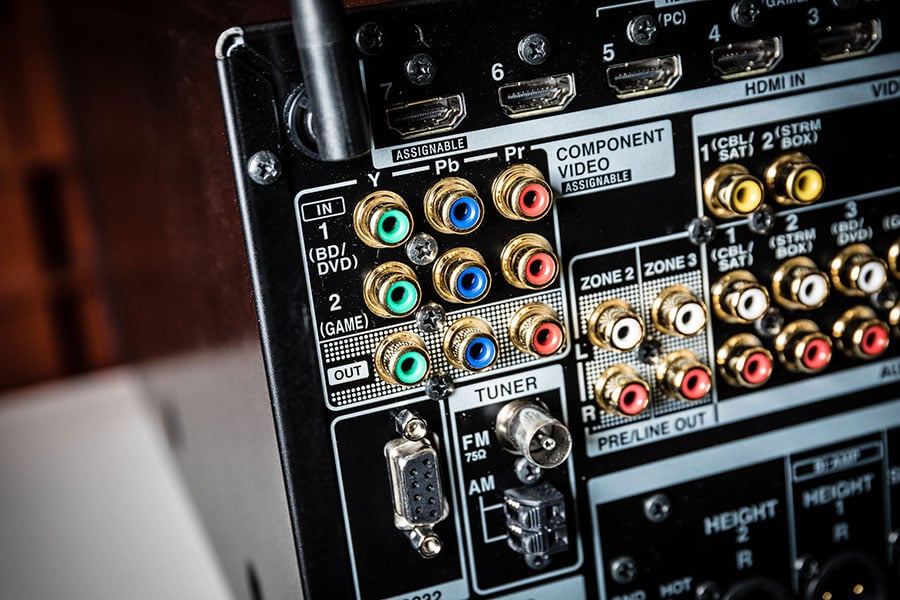

紅、藍、綠 3 色標示的色差是上一代的高清視訊端子,部分入門 AV Amp 已經不再提供,不過中、高階機款多數都仲會有。右邊的黃色 RCA Video 端子就多數機款都仍會保留,雖然是「低清」解像度,主要用作應急使用。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

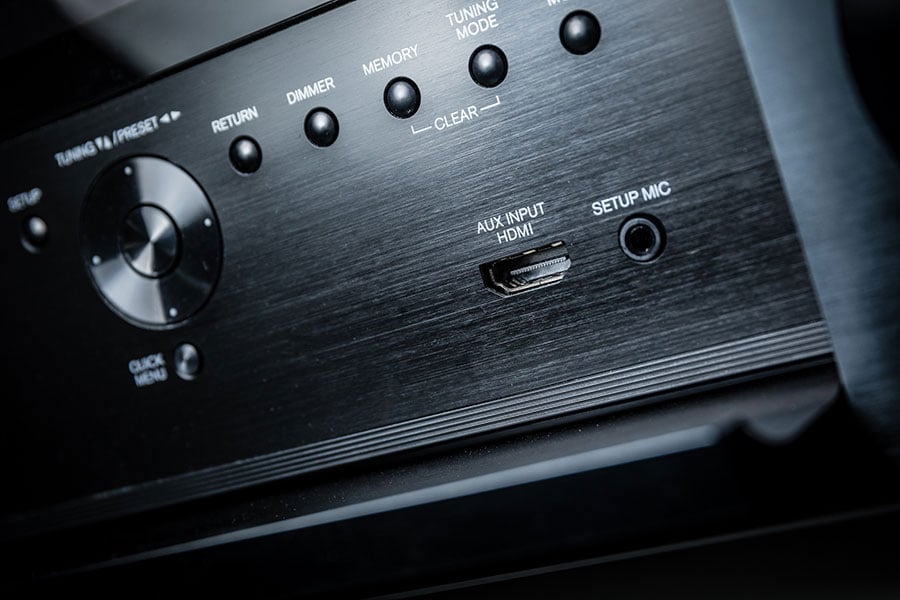

近年愈來愈多擴音機會設有前置的 HDMI 端子,方便連接攝錄機、相機等流動器材,又或者臨時作視訊連接。收音咪端子就幾乎每部機都會有,用來連接附送的收音咪量度音效作自動音場校正。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

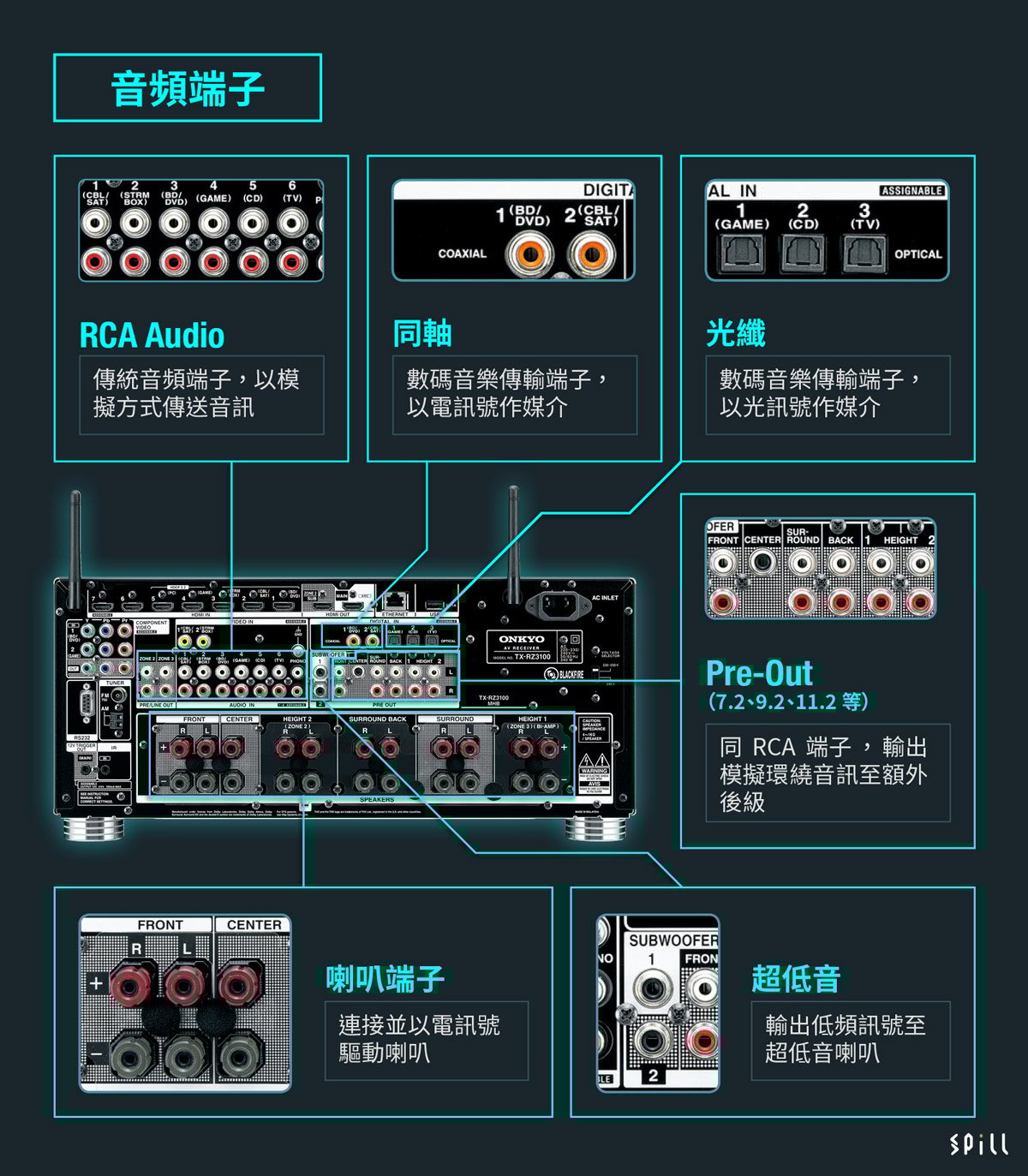

音頻端子:舊介面繼續擔綱

音訊的輸入及輸出端子則近幾年都無太大改變,RCA 仍是最主力的模擬音訊端子,兩聲道音樂、環繞聲 Pre-out、超低音輸出等都會用它。數碼音訊傳輸則仍是主要以光纖和同軸這兩個沿用多年的端子為主,現時多數 CD 機、網絡音樂播放器等都仍會設有這兩種輸出。至於 XLR 平衡端子則較常見於高階的前後級擴音機款。至於環繞聲的輸入,現時就多數都交給 HDMI 負責,部分 Blu-ray 機更會設有兩組 HDMI 輸出聲畫,令音訊干擾更少更靚聲。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

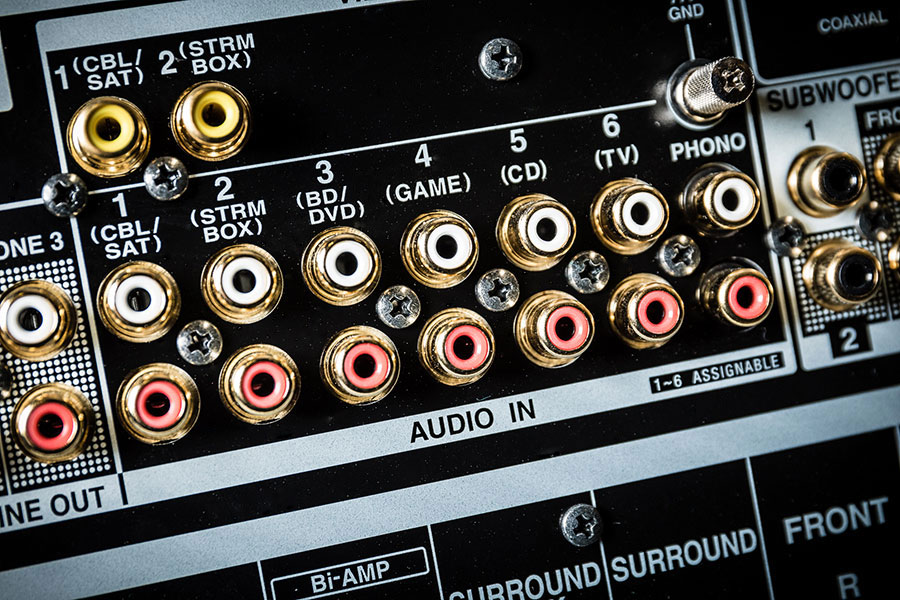

紅、白標示的兩聲道 RCA 端子是 AV Amp 最常見也是最基本的音頻端子之一,所有機款都幾乎必定提供。
AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

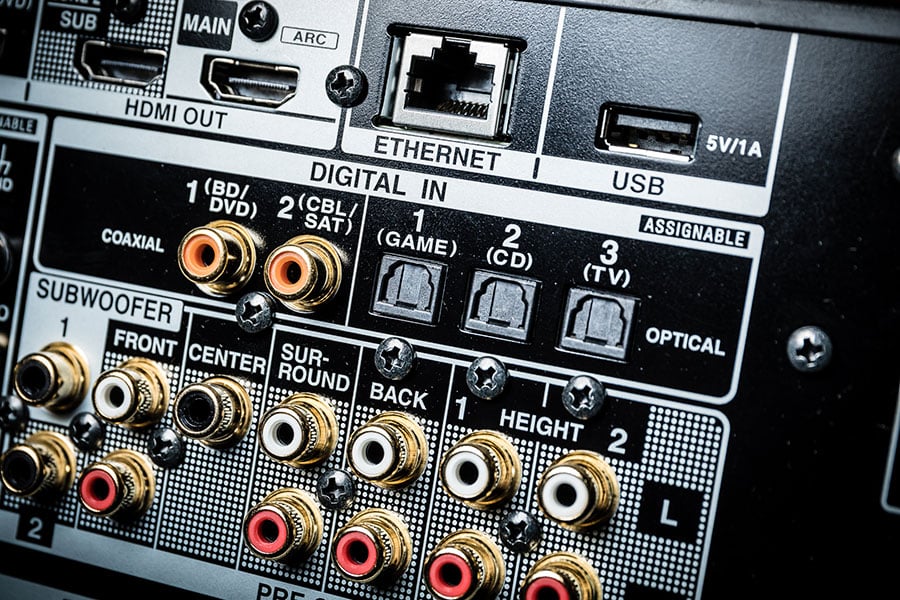

光纖和同軸是沿用多年的數碼音頻端子,由於介面本身設計時的規格已經相當高,支援 24bit/96kHz、24bit/192kHz 等 Hi-Res 音訊傳輸,所以一直都沒有被淘汰,而且相信仍會繼續用上一段長時間。
AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

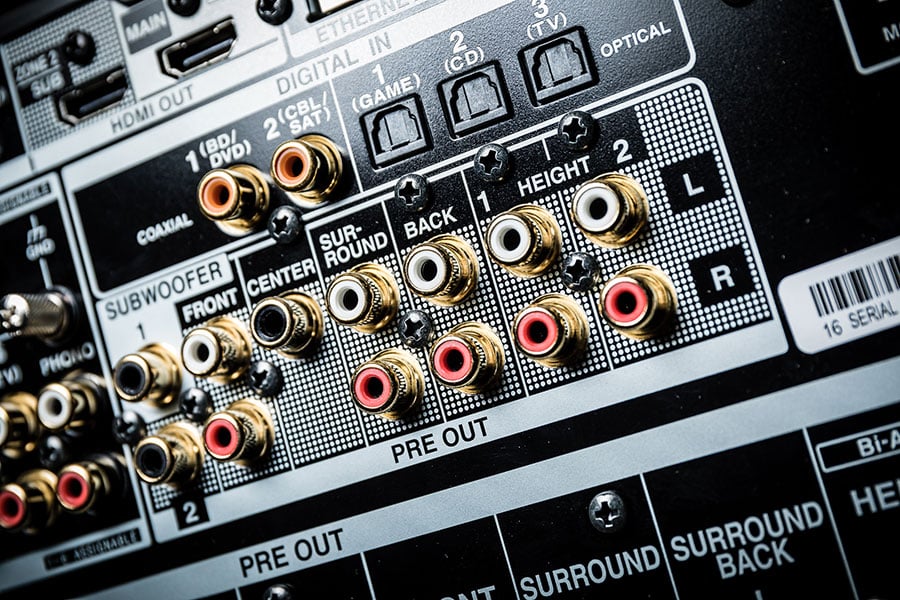

除了 HDMI 和喇叭端子之外,其實 AV Amp 機背多數都是輸入端子。部分中高階機機款會有 RCA Audio 輸出或者多聲道的 Pre-out,可以連接額外的後級擴音機輸出音訊。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

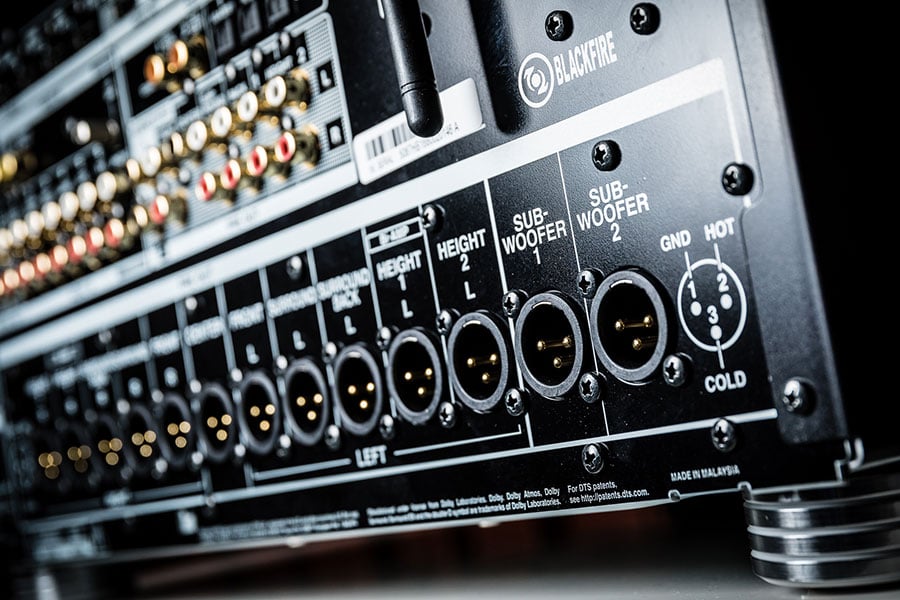

XLR 音訊端子較常見於前級、後級擴音機或旗艦機款,平衡傳輸設計,有助減少雜訊干擾,提升音質。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

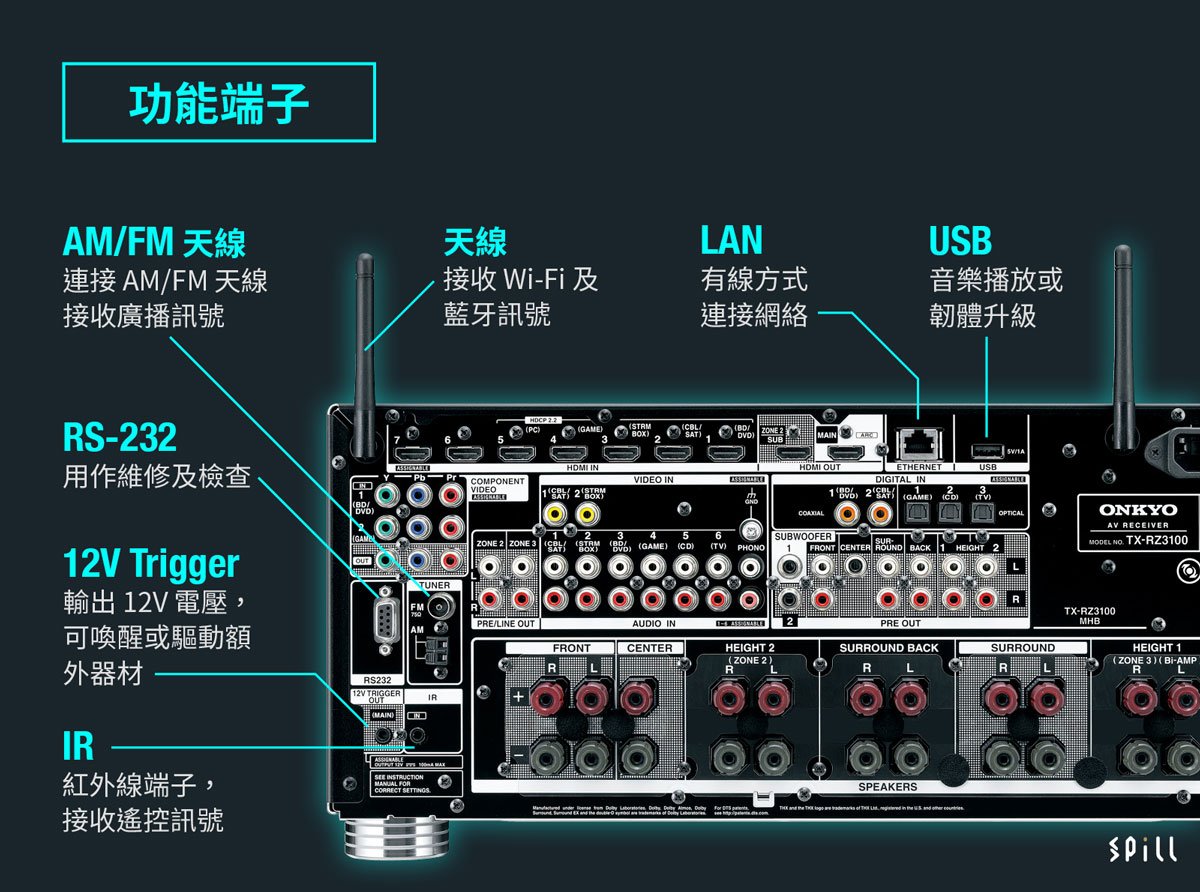

功能端子:常用與不常用的極端

功能向的接駁端子就比較極端,USB、收音咪、LAN 都較為常用。USB 多數用作音樂播放或 iPhone、iPod 連接;收音咪端子則主要是初始作自動音場校正時使用,其後當器材、擺位有改變時都會再用到;另外,雖然現時多數 AV 擴音機都已經內置 Wi-Fi,不過以 LAN 有線連接網絡穩定性會較好。AV/FM 天線是 AV 擴音機(AV Receiver)必備的部分,不過由於網絡電台又普及又方便,所以「Receiver」現時只是虛有其名。12V Trigger 同 IR 端子普通用家都較少用到,不過用作連接額外器材時就相當有用。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

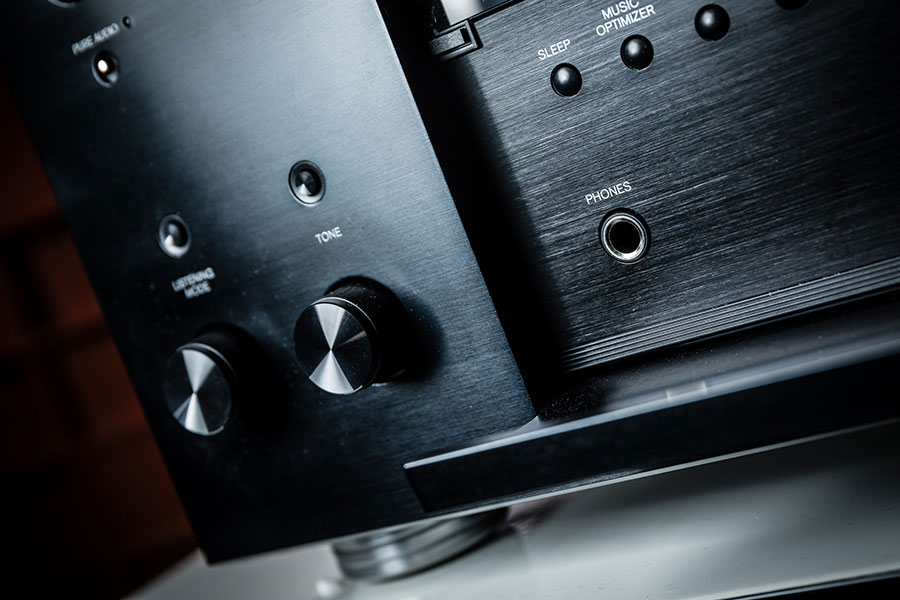

多數 AV Amp 都會設有 6.3mm 的大頭耳機輸出端子。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

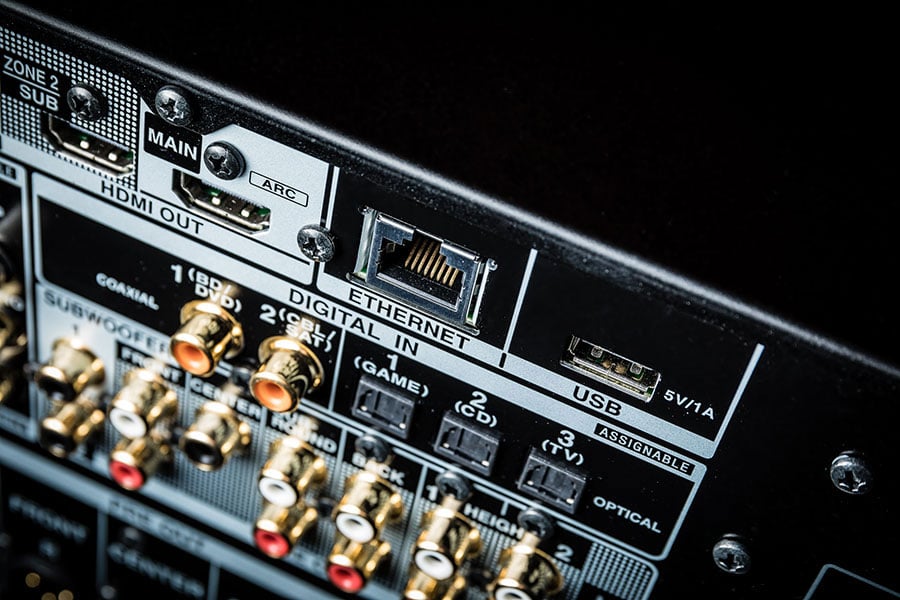

USB 也是近年 AV Amp 必備的端子之一,主要用作影音檔案的播放,或者韌體升級都會用到。LAN(RJ45)就是由入門到高階,所有具備網絡功能的機款都會配備的端子。

AV 擴音機的接駁端子望落好似好複雜,其實主要分為「影像」、「音頻」和「其他功能」3 大類。當中 HDMI、USB 等較常用的可能大家都認識,其他部分影音端子也會常用到,有部分就較少用,以下就同大家逐一講解下。

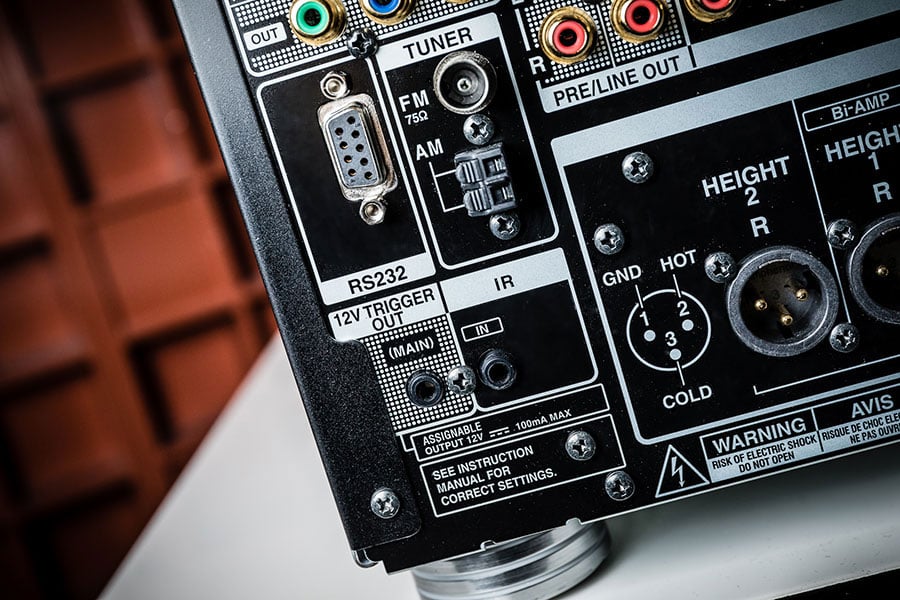

AV「Receiver」都會設有 FM/AM 收音機功能和天線端子,RS232、12V Trigger、IR 等功能性端子就通常中高階機款先會有,用作與其他器材連動,方便操控。
