HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

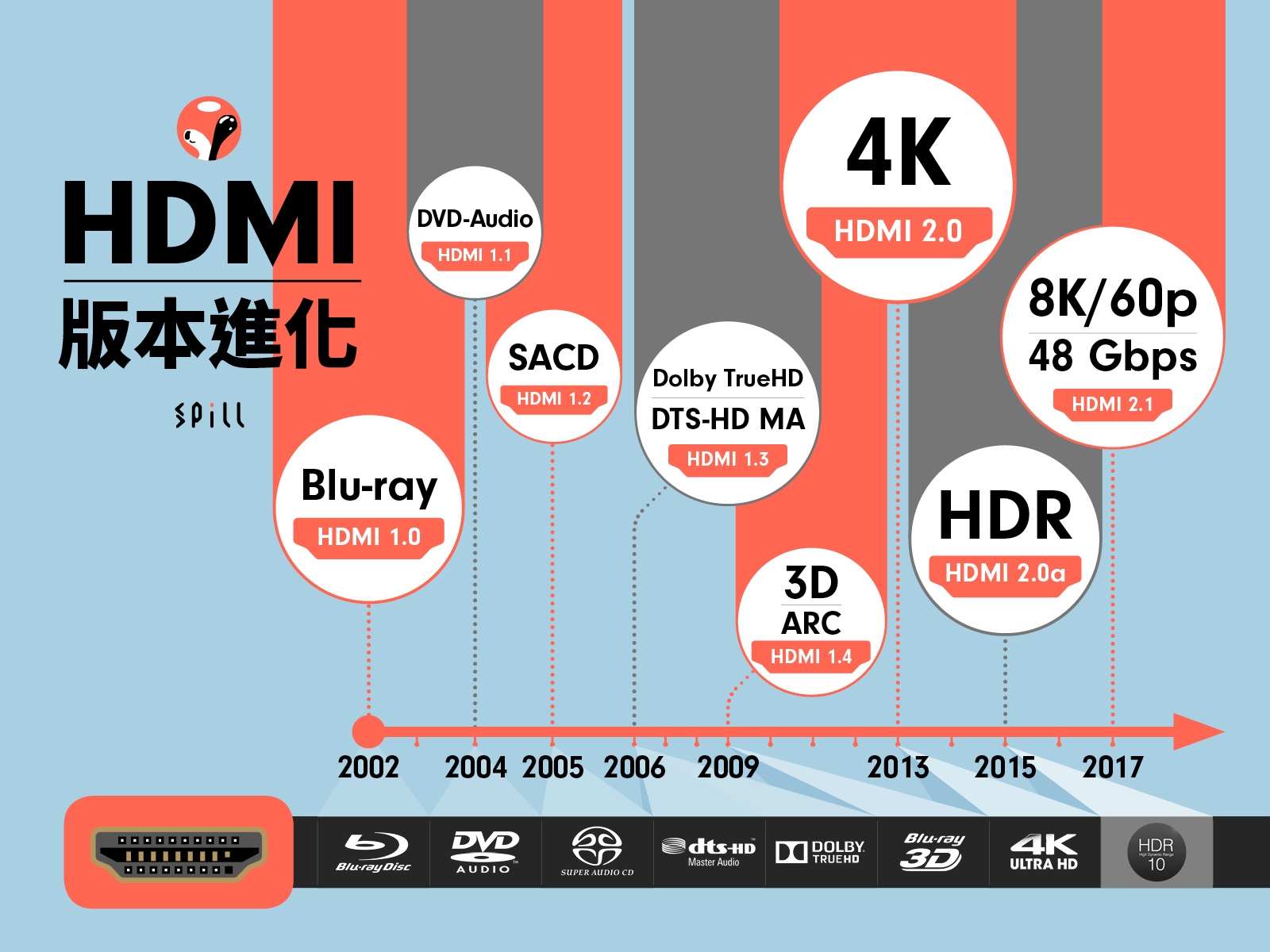

HDMI 版本進化:

1.4、2.0 最普遍

2.0a 支援 4K HDR

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

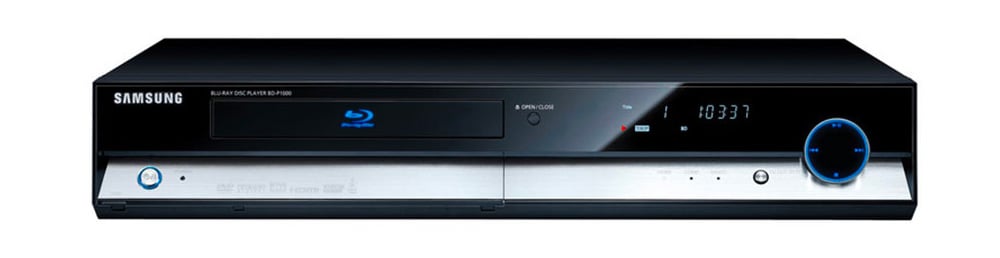

全球第一部 Blu-ray 播放機 Samsung BD-P1000 是 2006 年推出,已採用 HDMI,其後絕大部分 Blu-ray 機以及全高清播放器材都配備 HDMI。

HDMI 1.0

支援 Blu-ray 及全高清 1080/60p

最早的 HDMI 版本,2002 年 12 月推出,可說是專為當年的 Blu-ray 等全高清軟件而設,最大特點是同時整合了影像和音訊傳輸,比起電腦上的 DVI、DisplayPort 純影像傳輸介面,更加適合影音器材使用。HDMI 1.0 已經支援 DVD 及 Blu-ray 視訊,最高頻寬達到 4.95 Gbps,當中 3.96 Gbps 用作傳輸視訊,可以支援 1080/60p 或者 UXGA 解像度;音訊方面支援 8 聲道的 LPCM 24bit/192kHz,換言之已經播到多聲道 Hi-Res,規格相當之強。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

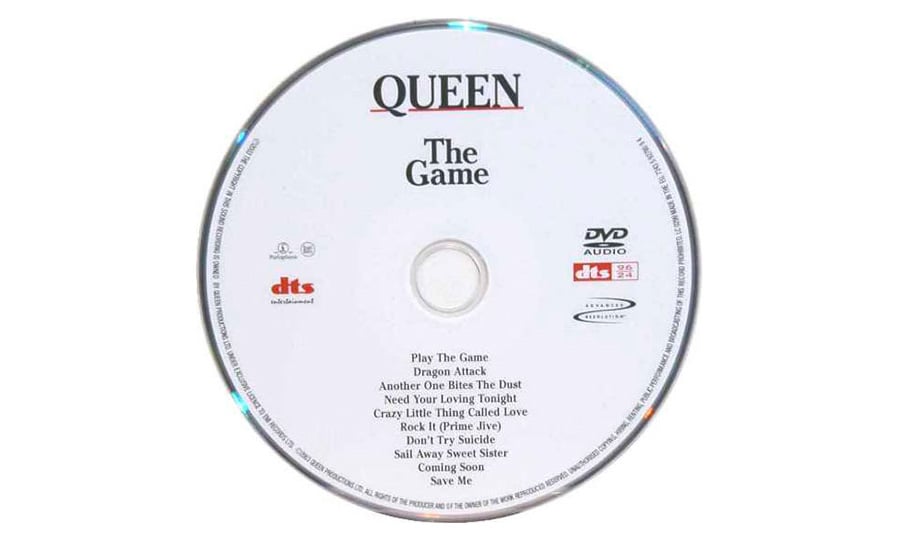

DVD-Audio 以及 SACD 的音訊在 HDMI 的小改版之後都已經支援,可惜這兩種格式後來都未能普及。

HDMI 1.1

新增 DVD-Audio

2004 年 5 月推出,新增了對 DVD-Audio 的支援。DVD-Audio 用 DVD 光碟儲存 16bit/44.1kHz 至 24bit/192kHz 的 PCM 音樂,本來同 SACD 一樣作為 CD 格式的後繼者,不過可惜兩種格式都普及唔到。

HDMI 1.2

支援 SACD

2005 年 8 月推出,新增了對 1-bit audio、亦即 SACD 音訊串流的支援,最多可支援 8 個聲道。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

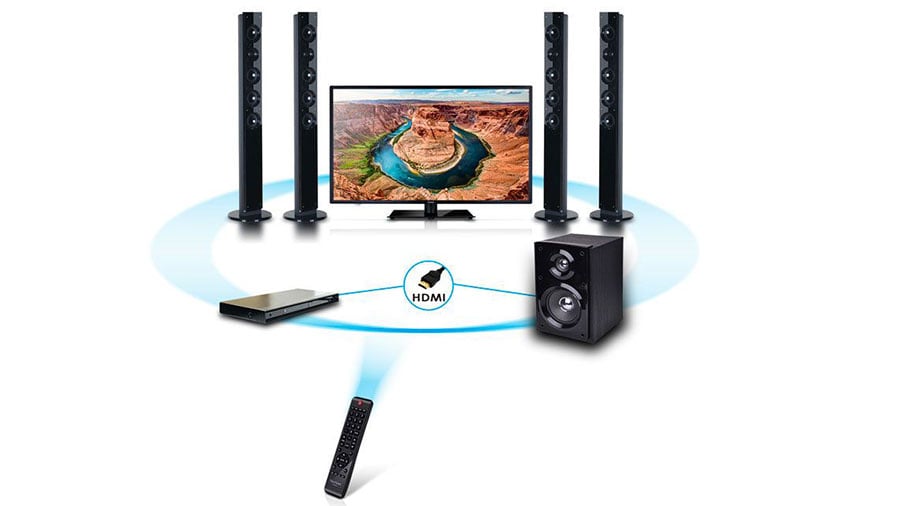

HDMI CEC 可以讓一個遙控就控制全部兼容的器材,相當方便。

HDMI 1.2a

兼容 CEC 多器材操控

HDMI 1.2 的小改版,在同年 12 月推出,支援全部 CEC(Consumer Electronic Control)功能,讓兼容的器材以 HDMI 連接時以一個遙控就可以全部控制。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

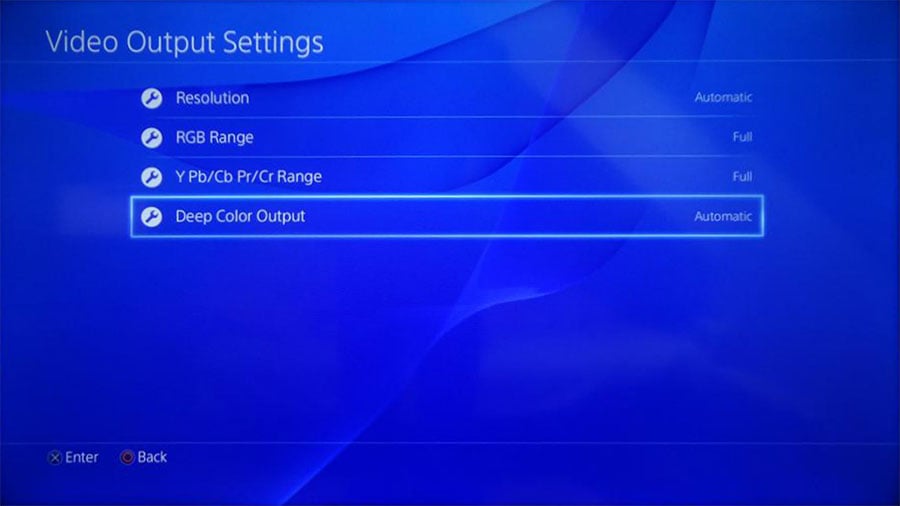

新一代的電視、Blu-ray 機等器材都可以支援 Deep Color 技術,令顯示的顏色可以更豐富。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

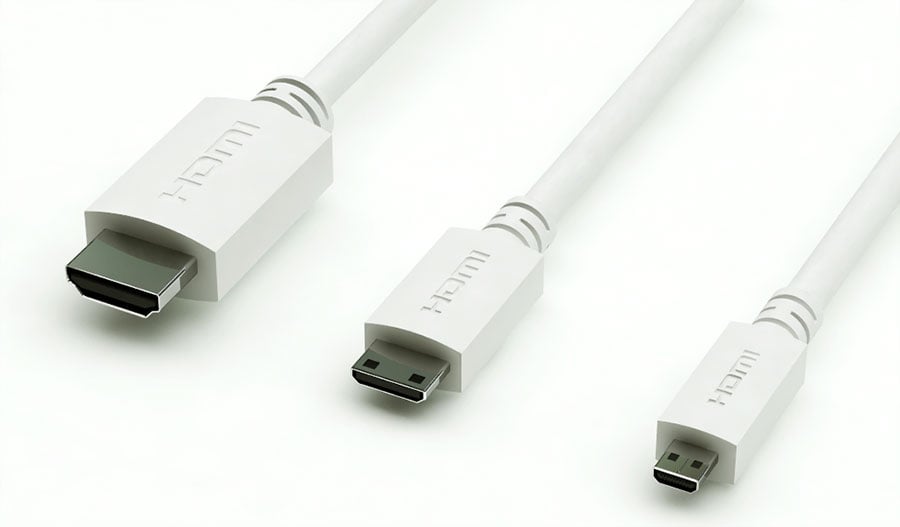

HDMI Type-A 也就是最常見的 HDMI 插頭是在 1.0 版本就沿用至今,Type C(mini HDMI)則是 1.3 版推出、Type D(micro HDMI )是在 1.4 版本推出。

HDMI 1.3

頻寬增至 10.2 Gbps、支援 Deep Color 及高清音效串流

2006 年 6 月推出的一次大改版,將頻寬一口氣增加至 10.2 Gbps,可以支援 30bit、36bit 及 48bit 的 xvYCC、sRGB 或者 YCbCr 的 Deep Color 技術。此外亦支援了 Dolby TrueHD 及 DTS-HD MA 高清音效的串流,可由 Blu-ray 機經 HDMI 串流音訊到支援的擴音機解碼。其後的 HDMI 1.3a、1.3b、1.3b1 以及 1.3c 都只是小改動。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?
由《阿凡達》帶來的 3D 熱潮持續了幾年的時間,所以 HDMI 的新功能好多都是針對 3D 作優化。

HDMI 1.4

支援 4K/30p、3D 及 ARC

HDMI 1.4 可算是早幾年最普及的一個版本,2009 年 5 月推出,已經支援 4K 解像度,不過就只有 4,096 × 2,160/24p 或者 3,840 × 2,160/24p/25p/30p。當年亦是 3D 熱潮開始的時候,HDMI 1.4 也支援了 1080/24p、720/50p/60p 的 3D 影像。音訊方面新增了相當實用的 ARC(Audio Return Channel)功能,讓電視音訊可以經由 HDMI 回傳到擴音機再輸出。也新增了 100Mbps 的網絡傳輸功能,通過 HDMI 可以分享互聯網連接。

HDMI 1.4a、1.4b

新增 3D 功能的小改版

由《阿凡達》帶起的 3D 熱潮一路持續,所以分別在 2010 年 3 月同 2011 年 10 月推出了小改版 HDMI 1.4a 及 1.4b,主要都是針對 3D 而設,例如加多了兩種廣播用的 3D 格式、支援 1080/120p 的 3D 影像等。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

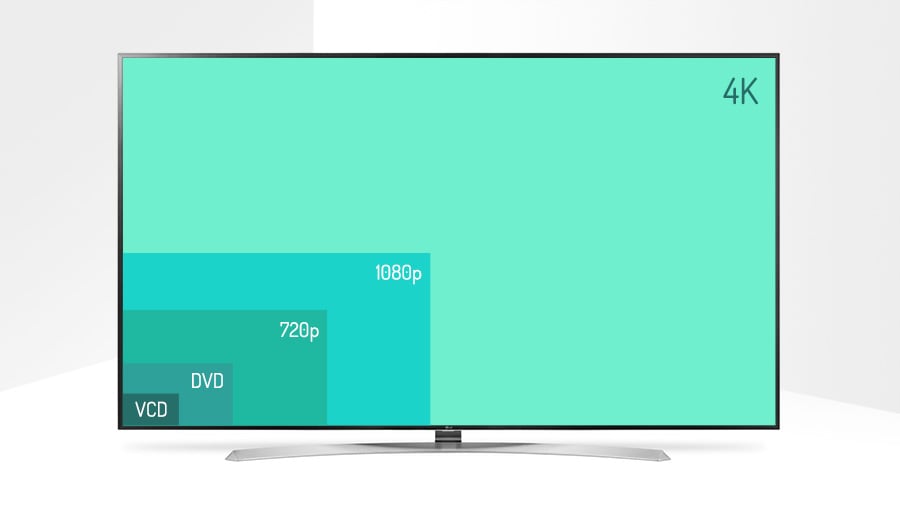

由 HDMI 2.0 開始,視訊解像度支援到 4K/60p,也是現時很多電視、擴音機等器材較常用到的 HDMI 版本。

HDMI 2.0

真 4K 版本、頻寬增至 18 Gbps

在 2013 年 9 月推出的 HDMI 2.0 又被稱為「HDMI  UHD」,雖然 HDMI 1.4 已經支援 4K 視訊,不過只支援到 30p 的較低規格。HDMI 2.0 將頻寬由 10.2 Gbps 增至 18 Gbps,可以支援 4K/60p 視訊、兼容 Rec.2020 色深。現時比較多器材,包括電視、擴音機、Blu-ray 機等都是採用這個 HDMI 版本。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

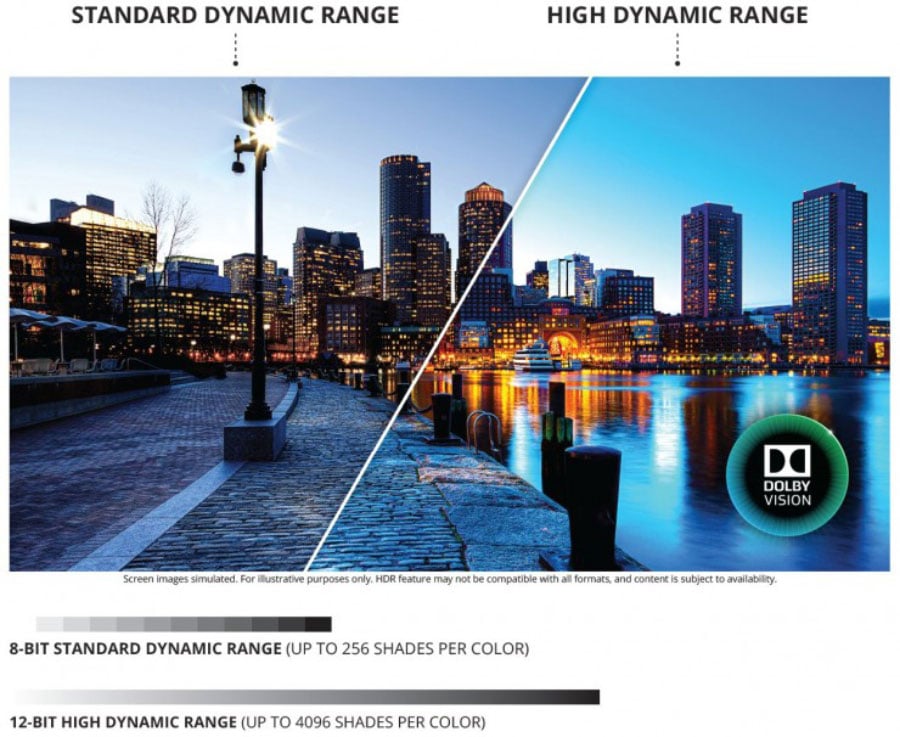

HDMI 2.0a 的改動就是加入了 HDR 的支援。

HDMI 2.0a

支援 HDR

2015 年 4 月推出的 HDMI 2.0 小改版,加入了 HDR 支援。現時大部分新一代支援 HDR 的電視都會採用這個版本,新的擴音機、UHD Blu-ray 機等也會設有 HDMI 2.0a 端子。其後的 HDMI 2.0b 則是由原本支援 HDR10 的規格,新增了 Hybrid Log-Gamma 這個廣播用的 HDR 格式。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

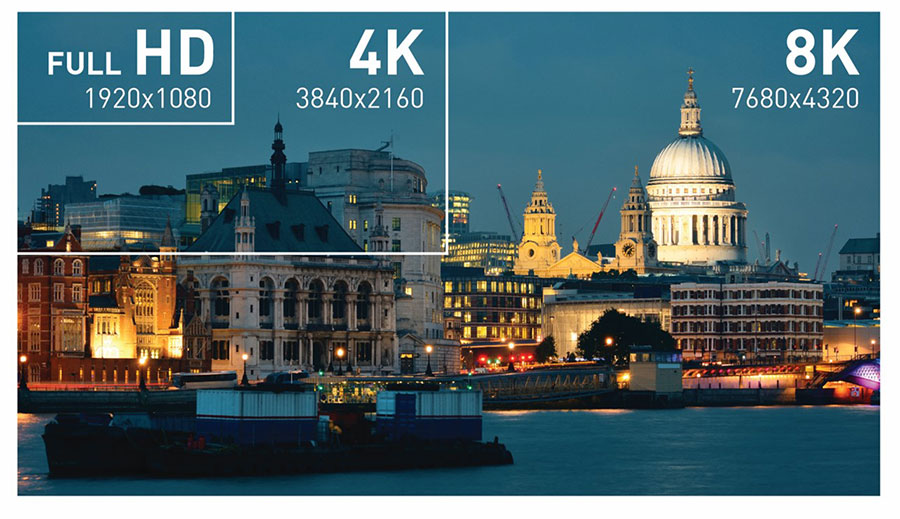

今年初公佈的 HDMI 2.1 標準將會支援 8K 解像度的視訊。

HDMI 是現時影音器材上面最重要的接駁端子,無論是影像或者音效都主要通過 HDMI 來傳送。近年 4K 影像興起,不過有時即使器材支援 4K,但 HDMI 版本不支援的話,依然無法睇到。今次就同大家重溫一下 HDMI 的規格發展,由 HDMI 1.0 到最新的 HDMI 2.1,功能上有甚麼不同?又究竟要甚麼版本先睇到 4K HDR?

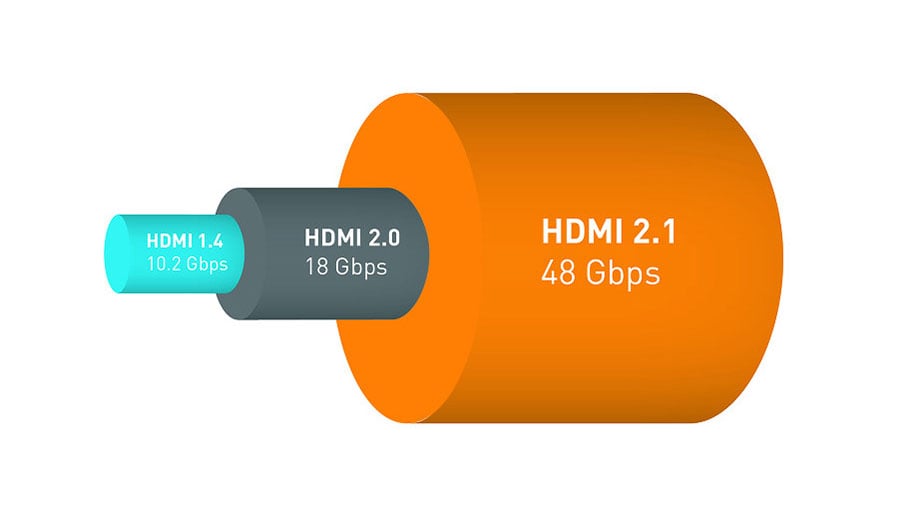

HDMI 2.1 將頻寬大幅提升到 48Gbps。

HDMI 2.1

支援 8K/60Hz、4K/120Hz 視訊、Dynamic HDR

2017 年 1 月推出的最新 HDMI 版本,頻寬大幅提升至 48Gbps,可以支援高達 7,680 × 4,320/60Hz(8K/60p) 的影像,或者 4K/120Hz 的更高幀率影像。HDMI 2.1 將會繼續對應返原有的 HDMI A、C 及 D 等幾種插頭設計。而且支援新的 Dynamic HDR 技術,比起現時的「靜態」HDR,「動態」HDR 可以因應每一格畫面的光暗分佈進一步提升對比同光暗層次表現。音效方面,HDMI 2.1 支援新的 eARC 技術,比起現有的 ARC(Audio Return Channel),可以回傳 Dolby Atmos 等 Object-based 音效。

HDMI
版本

1.0

1.1

1.2

1.3

1.4

2.0

2.1

    1.2a  1.3a
1.3b
1.3b1
1.3c
 1.4a
1.4b
 2.0a
2.0b


色域 (Color Space)

SD: Rec. 601 (YCbCr) Ο Ο Ο Ο Ο Ο Ο
HD: Rec. 709 (sRGB) Ο Ο Ο Ο Ο Ο Ο
xvYCC X X X Ο Ο Ο Ο
Rec. 2020 X X X X X Ο Ο

其他規格、功能

8 聲道 LPCM、24bit/192 kHz 音訊 Ο Ο Ο Ο Ο Ο Ο
全高清 Blu-ray、HD DVD 視訊 Ο Ο Ο Ο Ο Ο Ο
CEC(Consumer Electronic Control) Ο Ο Ο Ο Ο Ο Ο
DVD-Audio X Ο Ο Ο Ο Ο Ο
Super Audio CD(DSD) X X Ο Ο Ο Ο Ο
Deep Color X X X Ο Ο Ο Ο
Auto lip-sync X X X Ο Ο Ο Ο
Dolby TrueHD、DTS-HD MA 串流 X X X Ο Ο Ο Ο
3D X X X X Ο Ο Ο
互聯網分享 X X X X Ο Ο Ο
ARC(Audio Return Channel) X X X X Ο Ο Ο
32 聲道音訊 X X X X X Ο Ο
Hybrid Log-Gamma (HLG) HDR X X X X X Ο Ο
靜態 HDR(Static HDR) X X X X X Ο Ο
動態 HDR(Dynamic HDR) X X X X X X Ο
Variable refresh rate (Game Mode VRR) X X X X X X Ο
4K/30p X X X X Ο Ο Ο
4K/60p X X X X X Ο Ο
4K、8K、10K/120p X X X X X X Ο
